Ada banyak jenis konektor D-sub, atau konektor serupa yang menggunakan sekrup untuk memasang konektor. Ketinggian jackscrew sangat penting untuk fungsi konektor, IPC-A-620 menentukan spesifikasinya.
Hubungan ketinggian muka jackscrew dengan muka konektor terkait. Ini penting untuk mendapatkan kontak pin konektor yang maksimal.
Tumpukan perangkat keras{0}}untuk konektor yang dipasang dapat divariasikan untuk menempatkan permukaan jackscrew hingga 0,75 mm [0,030 inci] di bawah permukaan konektor.
Target - Kelas 1,2,3
• Permukaan jackscrew rata hingga 0,75 mm [0,030 in] di bawah
muka konektor.
• Ketinggian diperoleh dengan menambah atau melepas ring (disediakan
dengan jackscrew).
Cacat - Kelas 1,2,3

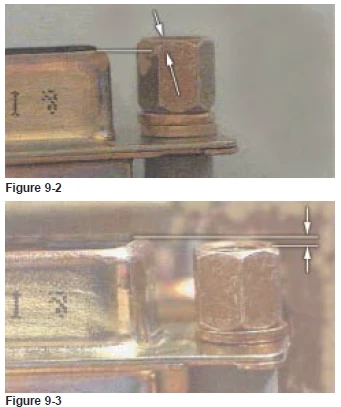

• Muka jackscrew memanjang di atas muka konektor (Gambar 9-2).
• Permukaan Jackscrew lebih besar dari 0,75 mm [0,030 in] di bawahnya
permukaan konektor (Gambar 9-3).
